Detalhes do produto:
|
| Personalizado: | OEM | Materiais:: | Aço inoxidável\Alumínio |
|---|---|---|---|
| Espaço de aplicação:: | Instalação de vácuo, produtos lácteos, alimentos, bebidas, farmacêutica, cosméticos, químicos, etc. | ||
| Destacar: | ConFlat® padrão (CF) cf Flancas UHV,Flancas de borrada giratórias cf UHV,304L cf Flancas UHV |
||

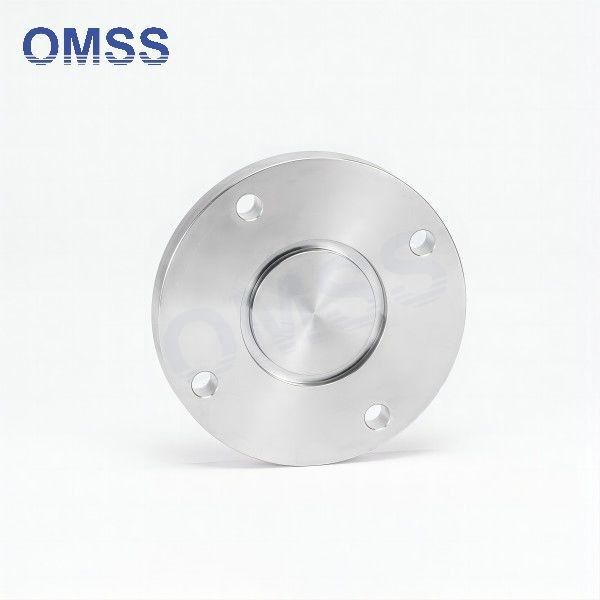

Flancas UHV com furo giratório 304L SS ConFlat® (CF) padrão
A flange CF (ConFlat) é a mais utilizada para aplicações de alto vácuo e UHV. Muitos medidores, instrumentos, acessórios e feedthroughs estão disponíveis neste sistema de flange.
O mecanismo de vedação é uma ponta de faca que é mecanizada abaixo da superfície plana da flange.As bordas das facas fazem ranhuras anuais em cada lado de uma junta de metal macioO metal extrudido preenche todas as marcas de usinagem e defeitos de superfície na flange, produzindo um selo hermético.3mbar) a < 1 x 10- 13Torr (< 1,3 x 10- 13A dimensão das flanges na América do Norte é normalmente referenciada pelo seu diâmetro exterior (O.D.).Europa e grande parte da Ásia, o diâmetro interno nominal (ID nominal) do maior tubo que pode ser soldado a uma flange perfurada é geralmente referido na sua nomenclatura.
| Parâmetro | Descrição |
|---|---|
| Tipo | Flanges de solda interna da série CF |
| Materiais | Aço inoxidável (normalmente 304 ou 316) |
| Método de vedação | Anel de selo metálico |
| Intervalo de pressão | Alto vácuo a ultra-alto vácuo (normalmente ≤ 10^-9 Torr) |
| Intervalo de temperatura | -196°C a 450°C |
| Diâmetro do tubo | Personalizável por requisitos do cliente |
| Método de solda | TIG (Gas Tungsten Arc Welding) ou Electron Beam Welding |
| Material de solda | Material de solda compatível com material de tubulação |
| Qualidade da solda | Conforme às normas ASTM ou especificações do cliente |
| Aplicação | Sistemas de vácuo ultraalto, equipamento de laboratório, indústria de semicondutores, etc. |
